1、 硬件侧

采用基于ModBus协议的硬件设备为客户搭建精准化、可视化的风电、小水电、光伏以及储能模拟平台，系统具备高安全性和高可靠性。系统具备五部分硬件组成，包含设备有33Kwh的户外一体式储能柜、光伏模拟控制柜、风水电模拟控制柜、风水电一体化模拟设备。

根据现有系统的硬件条件、网络状况与设备类别，采用RS485进行通信，通过网络转串口工具，采用TCP/UDP协议实现个硬件组成部分与软件系统的业务通信。

2、 软件侧

分布式能源仿真与培训系统采用七层结构设计主要分为如下：

采集层:使用基于MouBus协议的逆变器、变频器等设备作为硬件的主控终端平台。底层主要为RS485设备。

连接层：连接层根据不同设备使用TCP或者UDP协议以网络方式实现连接

数据层：数据存储服务器，采用MySQL与Redis作为主要数据存储服务与数据缓存服务。

逻辑层：数据层为数据的相关业务服务，主要包含数据缓存、同步、对账等业务逻辑处理。

服务层：服务层为相关业务服务，主要有业务调度、队列、元数据管理以及相应的配置和监控服务。

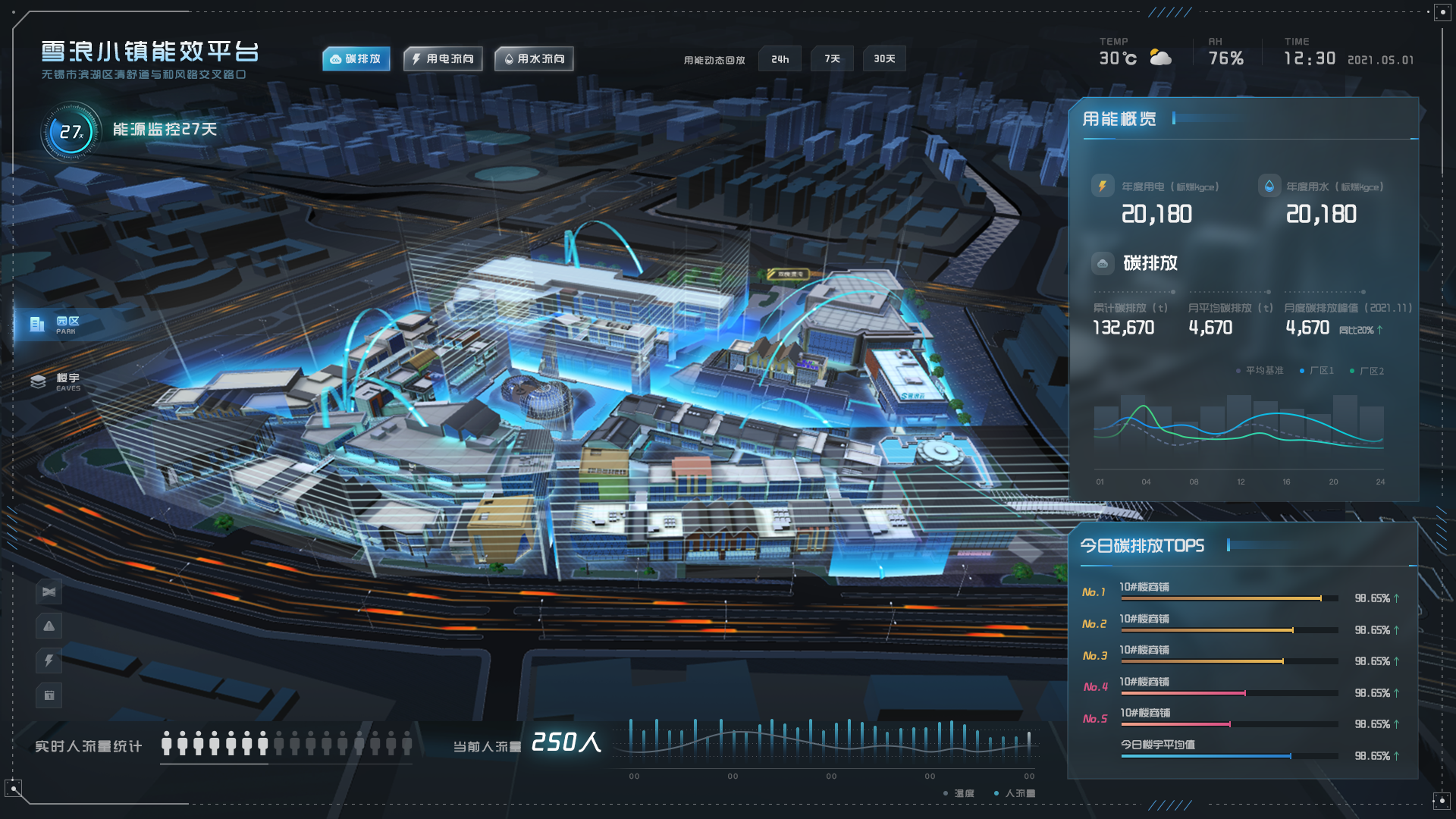

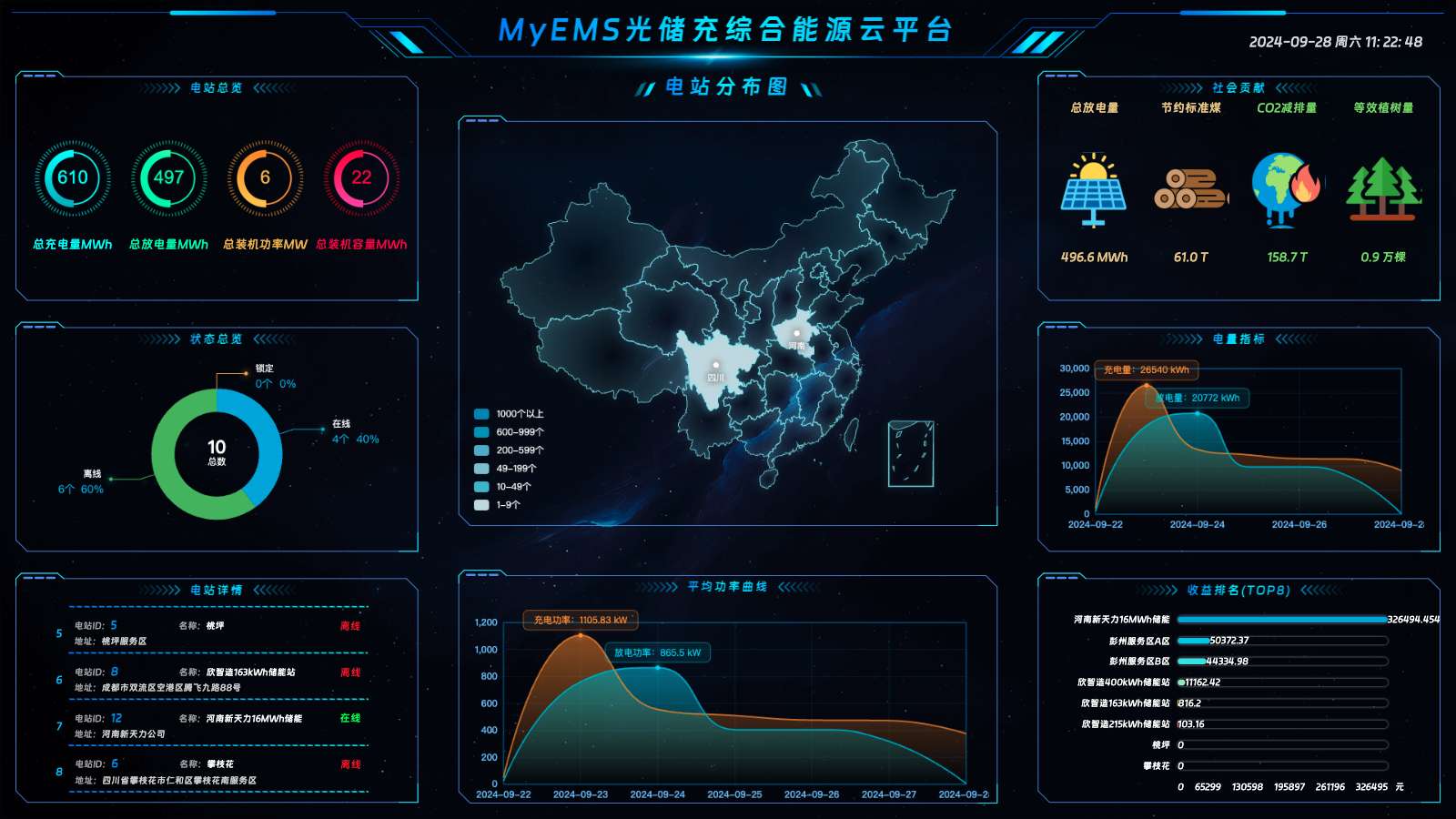

业务层：业务层为主要的功能业务框架层，包含系统所需要的数据大屏、设备详细数据详情、设备模拟操作管理等业务逻辑。

端层：端层主要为上层应用前端Web端页面。

主要技术实现架构为基于Spring Boot的Java框架，采用连接服务器作为数据连接，数据桥接服务，接收到数据后，对数据进行数据库读写操作。数据库按实时数据和历史数据分开处理。具备统计计算、定时任务逻辑触发。在应用模块服务进行统一的接口调用逻辑处理与调用权限管理。提供设备的实时、历史数据以及设备能耗统计数据接口服务并提供用户信息、设备、知识库等相关的基础业务功能接口信息。
